Crosby开口式镀锌浇铸套头

锻造钢制承插尺寸至 38 毫米，铸造合金钢尺寸从 40 毫米 至 102 毫米。

• 粗锌承插端可达到目录中钢丝绳强度 100％ 的额定功效。额定值基于建议使用的 6 x 7、6 x 19 或 6 x 36、IPS 或 XIP(EIP)、XXIP (EEIP)、RRL、FC 或 IWRC 钢丝绳。使用最少股数构造的钢丝绳（如 1 x 7）需要特别注意承插吊篮是绳股直径的 5 倍或钢丝绳直径的 50 倍，以两者中较大者为准。

注意：40 毫米及更大尺寸的所有铸钢承插经过磁粉和超声波检查。可针对特殊订购提供验证测试。

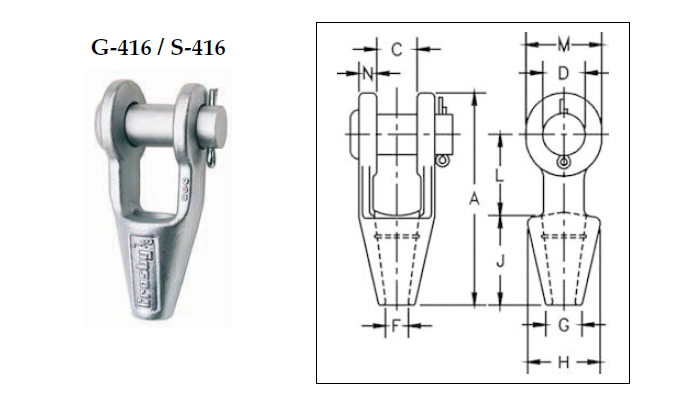

绘图显示了 6 毫米至 18 毫米承插上使用的一个凹槽。20 毫米至 38 毫米的尺寸使用 2 个凹槽。40 毫米及更大的尺寸使用 3 个凹槽。

产品规格：

钢丝绳直径		结构绳股直径（mm）	极限负荷（t）	货号		重量每个（kg）	尺寸（mm）
（mm）	（in）			G-416镀锌	S-416 S.C.		A	C	D	F	G	H	J	L	M	N
6-7	1/4	-	4.50	1039619	1039628	.50	116	19.1	17.5	9.65	17.5	39.6	57.0	39.6	33.3	9.1
8-10	5/16-3/8	-	12.0	1039637	1039646	.59	123	20.6	20.6	12.7	20.6	42.9	57.0	44.5	38.1	11.2
11-13	7/16-1/2	-	20.0	1039655	1039664	1.02	141	25.4	25.4	14.2	23.9	47.8	63.5	51.0	47.8	12.7
14-16	9/16-5/8	12-13	27.0	1039673	1039682	1.63	171	31.8	30.2	17.5	28.7	57.0	76.0	63.5	57.0	14.2
18	3/4	14-16	43.0	1039691	1039708	2.64	202	38.1	35.1	20.6	31.8	66.5	89.0	76.0	66.5	15.7
20-22	7/8	18-19	55.0	1039717	1039726	4.38	235	44.5	41.4	23.9	38.1	82.5	102	89.0	79.5	20.3
24-26	1	20-22	78.0	1039735	1039744	7.03	268	51.0	51.0	28.7	44.5	95.5	114	102	95.5	22.4
28-30	1-1/8	24-26	92.0	1039753	1039762	9.75	300	57.0	57.0	31.8	51.0	105	127	117	105	25.4
32-35	1-1/4-1-3/8	28	136	1039771	1039780	14.1	335	63.5	63.5	38.1	57.0	121	140	127	121	28.7
38	1-1/2	30-32	170	1039799	1039806	21.4	384	76.0	70.0	41.4	70.0	133	152	152	137	30.2
40-42	1-5/8	33-35	188	1039815	1039824	24.9	413	76.0	76.0	44.5	76.0	140	165	165	146	33.3
44-48	1-3/4-1-7/8	36-40	268	1039833	1039842	37.2	464	89.0	89.0	51.0	79.5	162	191	178	165	39.6
50-54	2-2-1/8	42-45	291	1039851	1039860	59	546	102	95.5	57.0	95.5	187	216	229	178	46.0
56-60	2-1/4-2-3/8	46-48	360	1039879	1039888	76	597	114	108	63.5	102	210	229	254	197	54.0
64-67	2-1/2-2-5/8	50-54	424	1041633	1041642	114	648	127	121	73.0	114	235	248	274	216	60.5
70-73	2-3/4-2-7/8	56-62	511	1041651	1041660	143	692	133	127	79.0	124	267	279	279	229	73.0
75-80	3-3-1/8	64-67	563	1041679	1041688	172	737	146	133	86.0	133	282	305	287	241	76.0
82-86	3-1/4-3-3/8	70-73	722	1041697	1041704	197	784	159	140	92.0	146	302	330	300	254	79.0
88-92	3-1/2-3-5/8	76-80	779	1041713	1041722	255	845	171	152	98.5	165	314	356	318	274	82.5
94-102	3-3/4-4	-	875	1041731	1041740	355	921	191	178	108	184	346	381	343	318	89.0

* 铸造合金钢。

注意：可提供螺栓、螺母和开口销。请联系 Crosby 以获取更多信息。
